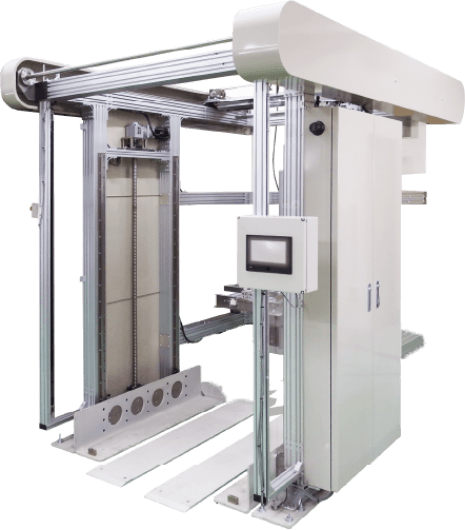

極省スペースパレタイザー
超コンパクトサイズを実現！
PSSのパレタイザー
高性能・高水準の操作性と機能美を実現させた製品。非常にコンパクトで場所を取らず、安全性にも優れています。
極省スペースパレタイザーの特長
極省スペースで使用可能
接地面サイズは標準機で幅1.58メートル、奥行1.42メートル（0.68坪相当）、高さは2.33メートルです。
パレットの大きさプラス作業者一人が動けるスペースがあればほぼ設置可能です。
オーダーにも対応
基本ベースを改良し、冷蔵庫内に設置できるものや、袋ものに対応できる仕様に変更も可能です。
その他特長
- 低コストで導入可能
- ほぼメンテナンスフリー
- 設置はお客様の指定場所へ搬入し、当日から使用可能（一部例外は除く）
- 操作パネル以外にもタブレットも付属し、離れた所から操作/モニタリングが可能
- 作動環境：摂氏5度～40度（ただし結露無き事）
- 人手が足りない所で大活躍
- 積載パターンは自由に指定できます
- 積載プログラムは本体制御部内に記憶されますので複数の積載パターンがあっても自由に呼び出して作業が可能です
デモンストレーション動画
本製品のデモンストレーションはこちらの動画をご覧ください。
ロボット式との比較
| 極省スペース パレタイザー |
ロボット式 パレタイザー |
|
|---|---|---|
| 設置スペース | 安全策が必要ないため省スペース (装置はカバーで覆われている) |
安全策が必要なためロボットの可動範囲より広いスペースが必要 |
| 処理スピード | ロボット式に比べ積載速度が速い | アーム全体を動作させるので速度が遅い |
| 積載 | 1パレットに対して積載商品は1種類 (ただし100種類まで登録可能) |
3パレット程度にそれぞれの商品を積載可能 (その分スペースが必要) |
| 荷姿 | ロボット式に比べると比較的美しいと言われる | 機械式と比べ多少劣る場合がある |
| メンテナンス | ほぼメンテナンスフリーだが、汎用品が多く使われているため応急措置が取りやすい | 専用品が使用されていたりブラックボックス化されているため応急策がとりにくい(自社メンテ不可) |
| 装置 重量 |
850kgと軽量のため 上層階にも設置可能 |
可搬重量により大きく変わる |
| 装置の移動 | 簡単 | 難しい |
| 管理者の 安全講習 |
安全カバー、エリアセンサー等の安全対策が 完備 |
労働安全衛生法第59条第3項に基づき特別教育が必要 |
| 設置 | 納入日から使用可能 | セットアップに時間がかかる |
| 操作性 | ボタン操作で品種切換え可能 | ボタン操作で品種切換え可能 (作成プログラムによる) |
お客様の声
- 関東地方 S社様
- 展示会でコンパクトさに目を奪われ「探していた装置はこれだ」と気に入った
- 装置の改善要求に、すぐに答えてくれ、対応も早い
- 「倉庫業だけど、重い物を持たなくていい」というメリットが生まれ、人材募集しても人の確保がしやすくなった
- View More
- 信越地方 O社様
- 搬入経路の狭さで、大型機器の設置は無理だと諦めていたけど、想像以上にスムーズだった
- 搬入後すぐに稼働でき、ライン停止の影響も最小限に抑えられた
- View More
- 関東地方 K社様
- 設置場所の天井高が低く、他の業者では設置できないと言われた
- 作業員のパレット積載作業時間がカットされ、生産効率が3割も向上した
- 作業効率が上がったため、他の工場にも追加で導入
- View More
- 北陸地方 H社様
- 天井が低く設置が困難とあきらめていたが、PSSの装置なら設置可能と判断しコンベアレイアウトも含めて発注した
- 装置に不具合が発生しても遠隔で装置内のチェックができるので、装置の停止時間が短くなり作業員の評価が高い
- 他社メーカーは呼んでも来ないが、PSSは遠くても『生産ラインは止めない』の信念で行動しているのですぐ来てくれる
- View More
- 山陰地方 W社様
- 装置導入前工場内のレイアウト変更も含めて相談に乗ってもらい、非常に助かった
- パレット積が無くなり作業改善された事で従業員から『良い機械を入れてもらった』『作業が楽になった』と評判が良い
- 箱だけでなく袋体も生産しているが、その搬送/積載の相談もしたい
- View More
装置仕様
極省スペースパレタイザー
極省スペースパレタイザー PAL-AH01A (標準機)
（90度旋回ヘッド 電源BOX一体型 3色積層表示灯付き）
| 接地面サイズ | 1.58m（幅）×1.42m（奥行） 約0.68坪 |
|---|---|
| 装置サイズ（全高） | 2.33m |
| 装置サイズ（全幅） | 1.78m |
| 装置サイズ (奥行) | 2.46m （カートンサイズ、コンベア方向により多少の増減あり) |
| 装置重量 | 約850 kg |
| 積載高さ | 1.77m（パレット含む） |
| 積載最大荷重 | 2,000kg（パレット重量含む） |
| 吸着最大荷重 | 20kg |
| 必要電源 | 3相 200V(40A) |
| 必要エア圧力 | 0.5 MPa 以上 |
| エア消費量 | 100L / 分(重量物/割れ物ヘッド：320L/分) |
